10寸彩屏工控版斷路器測試儀出庫

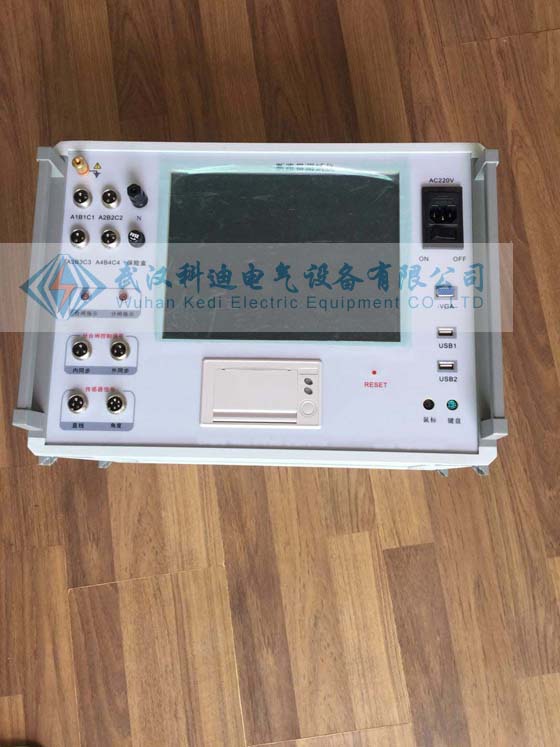

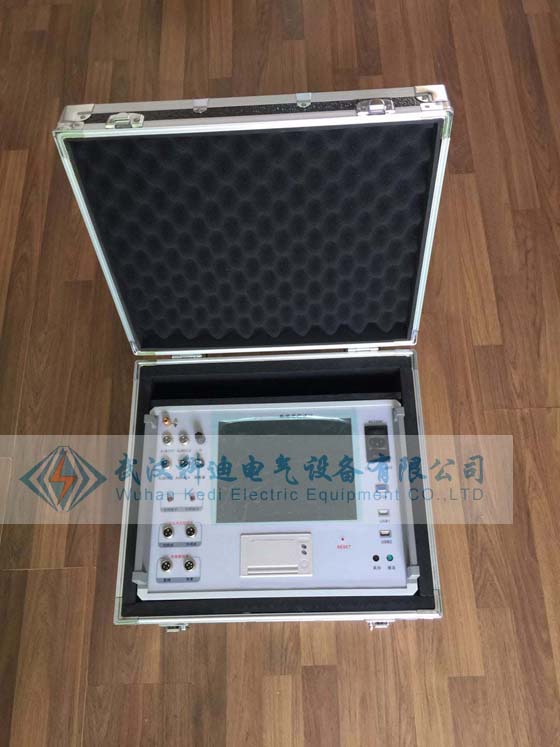

       經過與用戶多次溝通，根據用戶所需技術要求，10寸高亮真彩工控版斷路器測試儀，在我公司如期按時生產完成，用戶對我公司產品外觀和過硬的技術團隊非常滿意，得到了用戶的點贊！話不多說了，請看圖片和技術參數：

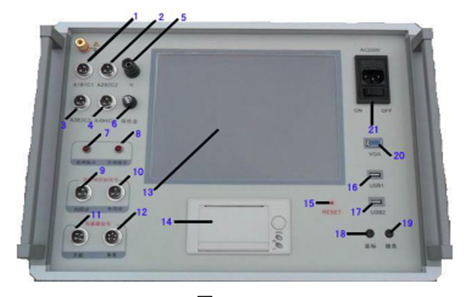

面板各部分的分布如圖所示：

1— 開關三斷口

2— 開關三斷口

3— 開關三斷口

4— 開關三斷口

5— 12斷口公共端子

6— 直流電源輸出保險盒

7— 合閘指示燈

8— 分閘指示燈

9— 內部直流電源輸出分、合閘控制輸出接口

10—外部同步電壓接口

11—萬能﹑直線傳感器接口

12—角速度傳感器接口

13—10寸彩色液晶顯示屏

14—高速熱敏打印機

15—復位按鈕

16—高速USB接口

17—高速USB接口

18—鼠標接口

19—鍵盤接口

20—外接電腦顯示器接口

21—220V電源輸入電源開關

儀器特點及主要功能:

1. 10寸高亮彩色液晶圖文顯示、顯示清晰、高速熱敏打印機；

2. 嵌入式工業級控制系統、8G存儲容量、Windows操作系統、支持外接VGA顯示、鍵盤、及鼠標，高速USB接口兩個；

3. 配套上層設備管理軟件，具備設備及歷史數據管理、查詢、比較、列表、報告打印等功能。兩個USB接口支持?jǐn)?shù)據的導入、導出；

4. 電腦操作界面方便用戶掌握試驗方法和儀器的使用；

5. 集成操作電源，無須現場二次電源，現場使用更加方便快捷；

6. 具有錄波功能，可對應時間坐標顯示斷口狀態波形、分（合）閘線圈的電流波形、行程－時間（S－t）曲線，有利于對開關機構故障的準確判斷；

7. 配備角速度傳感器、萬能傳感器、直線傳感器方便現場的速度測試；

8. 設計有開關的重合閘試驗功能，各種重合閘試驗均可隨心所欲；

9．智能化程度高，低電壓測試功能，手動或自動試驗均可；獨創的全自動低電壓測試功能，自動調節電壓值，自動完成試驗，記錄試驗數據，讓您感覺現場試驗輕松快捷；

10.內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證設備及人員安全,儀器并能穩定、準確測試；

11.漢字、字母、數字、符號、字符鍵盤輸入，可隨時更新、編輯命名開關型號、速度定義及文件名稱，Windows多種漢字輸入法支持漢字輸入。

12.內置各種開關速度定義，可方便直接選擇對應開關的定義；通用速度定義對話框，用戶可自行設置、編輯修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫；

13.適用于國內外所有低壓斷路器和高壓斷路器及各種類型的SF6、真空、少油斷路器的機械特性及動作電壓的測量；

14.VGA口可以外接電腦顯示器同時顯示；

15.測試通道14路：同時測量12路斷口的固有分、合閘時間、同期性及2路速度。
